Характеристики и преимущества
Вакуум (степень вакуума 0.09 - 0.098 МПа), низкая влажность кека. Содержание твёрдого вещества <50ppm. Вто-
ричое использование и сокращение выбросов. По сравнению с обычным керамическим фильтром добавлена
функция для промывки кека, что подходит к материалам, которые требуют промывки. Клапан автоматического
управления применяет PLC и микрокомпьютер, высокая степень автоматизации, снижение трудоёмкости. Ком-
пактность, малая занимающая площадь, простота в установке и техническом обслуживании Передовая дренаж-
ная система используется для любых рабочих условий.

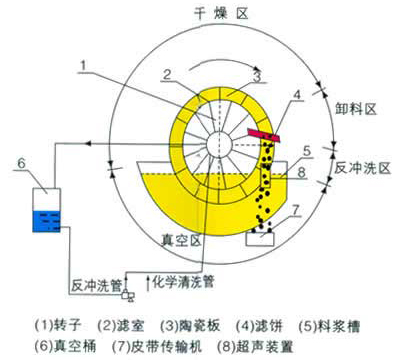

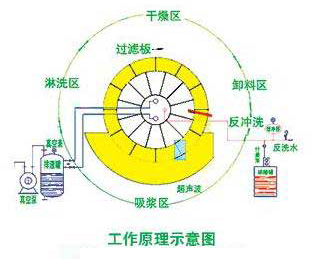

Принцип работы
Керамический фильтр в основном состоит из таких частей , как роликовая система , система перемешивания , система подачи и разгрузки матреиала , вакуумная система , система разгрузки фильтрата , скреперная система , система обратной промывки , система комбинированной очистки (ультразвуковая очистка , автоматическая очистка с приготовлением кислоты ), система полностью автоматического управления, корыто и станина.
На данный момент данное оборудование широко применяется для обезвоживания концентратов и хвостов цветных металлов, редких металлов, чёрных металлов, и неметаллов, а также для обезвоживания оксида, шлака электролиза, шлака выщелачи- вания в химической промышленности и переработки сточной воды, жидкой грязи и отработанной кислоты. Тонкость материала составляет от -200 до -450меш и другие сверх мелкие материалы.
Конструкция оборудования
Керамический фильтр в основном состоит из ролика, системы перемешивания, системы загрузки и разгрузки, вакуумной системы, системы разгрузки фильтрата, очистного устройства, системы оборотной промывки, системы смешанной промывки (ультразвуковая промывка, промывка автоматического приготовления кислоты), системы автоматического управления, камеры и каркаса.
Область применения
На данный момент широко применяется для обезвоживания концентратов и хвостов цветных, редких, чёрных металлов и неметаллических руд, а также для обезвоживания окисла, шлака электролиза и выщелачивания и переработыки отработанной кислоты сточной воды. Используется для материалов крупностью с -200меш до -450мел и разных мелких материалов.
Широко пользуется в обезвоживании концентрата и отходов горно-цветных металлов, редких металлов, черных металлов и неметаллов. Также в обработке угарных остатков химической промышленности. Тонкости материалы: -200 ~ -450.
Вид руды |
Диаметр крупности |
Концентрация подачи материала |
Производительность(кг.(м2ч) |
влажность осадка на фильтре(%) |
---|
Концентрат золота |
-200~-325меш |
50~60 |
900~1500 |
6.5~11.5 |
Хвосты золота |
-200~-400меш |
45~60 |
400~600 |
13~16 |
Концентрат меди |
-200~-325меш |
45~60 |
600~900 |
6.5~12 |
Концентрат железа |
-200~-325меш |
40~60 |
850~1500 |
6~10 |
Концентрат цинка |
-200~-325меш |
50~60 |
750~900 |
6.5~12 |
Концентрат цинка |
-200~-400меш |
50~65 |
650~800 |
10~12 |
Концентрат алюминия |
-200~-325меш |
50~60 |
350~450 |
10.5~12 |
Хвосты цинка, свинца |
-200~-325меш |
50~65 |
350~550 |
12~16 |
Цианистый осадок |
-325~-450меш |
50~60 |
350~550 |
21~24 |
Концентрат серы |
-200меш80% |
50~65 |
350~790 |
8~12 |
Концентрат никеля |
-200~-325меш |
55~60 |
300~600 |
10~12 |
Угольный концентрат |
-200меш80% |
50~65 |
550~930 |
18~20 |
Окись цинка |
-200меш 75% |
55~65 |
620~1200 |
8~12 |
Порошок флюорита |
-200меш60% |
55~65 |
750~900 |
8~12 |
Технические параметры
Модель
| Площадь
фильтрации
(м²)
| Фильтровальный
диск
(шт)
| Количество
фильтрующей
плиты (шт)
| Объём
чана
(м³)
| Установочная
мощность
(кВт)
| Эксплуатационная
мощность
(кВт)
| Главное устройство
(Длина×Ширина×Высота)
(м)
|
TC-1 |
1 |
1 |
12 |
0.21 |
3.5 |
2.0 |
1.6×1.4×1.5 |
TC-4 |
4 |
2 |
24 |
1.0 |
7.0 |
3.0 |
2.4×2.5×2.1 |
TC-6 |
6 |
2 |
24 |
1.2 |
7.0 |
6.0 |
2.4×2.9×2.5 |
TC-9 |
9 |
3 |
36 |
1.7 |
9.0 |
7.0 |
2.7×2.9×2.5 |
TC-12 |
12 |
4 |
48 |
2.2 |
11.0 |
7.5 |
3.0×2.9×2.5 |
TC-15 |
15 |
5 |
60 |
2.7 |
11.5 |
8.0 |
3.3×3.0×2.5 |
TC-21 |
21 |
7 |
84 |
4.0 |
13.5 |
9.0 |
4.6×3.0×2.6 |
TC-24 |
24 |
8 |
96 |
4.5 |
16.5 |
10.5 |
4.9×3.0×2.6 |
TC-27 |
27 |
9 |
108 |
5.0 |
17.0 |
11.0 |
5.2×3.0×2.6 |
TC-30 |
30 |
10 |
120 |
5.5 |
17.5 |
11.5 |
5.5×3.0×2.6 |
TC-36 |
36 |
12 |
144 |
7.0 |
23.0 |
16.0 |
6.6×3.0×2.6 |
TC-45 |
45 |
15 |
180 |
8.5 |
25.0 |
19.0 |
7.5×3.0×2.6 |
TC-60 |
60 |
15 |
180 |
12.5 |
33.0 |
22.0 |
7.5×3.3×3.0 |
TC-80 |
80 |
20 |
240 |
16.2 |
40.0 |
24.0 |
9.0×3.3×3.0 |
TC-102 |
102 |
17 |
204 |
18.5 |
53.0 |
35.0 |
8.8×3.6×3.3 |
TC-120 |
120 |
20 |
240 |
20 |
60.0 |
40.0 |
9.7×3.6×3.3 |
TC-150 |
150 |
25 |
300 |
24 |
75.0 |
47.0 |
11.2×3.6×3.3 |
