Языки
Сайт корпорации
Telegram/WeChat:
консультация
Отправить заявкуКатегории продукции

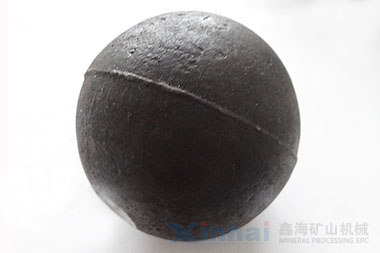

Высокохромистый сплав решающий мяч, среднохромистый сплав решающий мяч, хромистый сплав решающий мяч.
Назначение продукции
Литой стальной шар в основном применяется для цементного завода, химического завода, электростанции, кварцевого песока завода.
Преимущества продукта
Экономичное, широкий спектр применения, особенно в области сухого измельчения цемента в качестве представителя.
Технические параметры
Качество стандартные методы обнаружения литой стальной шара
1. Кастинг высокой хрома мяч химический состав отвечать следующим требованиям. Несоблюдение в следующей таблице может быть произведено в соответствии с требованиями заказчика.
| код | химический состав(массовая доля) % | |||||||||
| C | Si | Mn | Cr | Mo | Cu | V | Ti | P | S | |
| ZQCrG1 | 2.0-3.5 | ≤1.0 | 0.5-2.5 | 10-16 | ≤1.0 | ≤1.0 | ≤0.3 | ≤0.15 | ≤0.1 | ≤0.1 |
| ZQCrG2 | 16-22 | |||||||||
| ZQCrG3 | 22-28 | |||||||||
2.Кастинг высокой хрома мяч номинальный диаметр и терпимости, максимальный диаметр и минимальный диаметр должен соответствовать следующим требованиям.
| Номинальный диаметр | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| Допуск Диаметр | +2.0 -1.0 | +2.0 -1.0 | +3.5 -1.0 | |||||||
| Разница Диаметр | ?1.8 | ?2.4 | ?3.0 | ?3.6 | ?4.2 | ?4.6 | ||||
3.Кастинг высокой хрома мяч механические свойства, в соответствии с требованиями заказчика.
| код | Твердость поверхности | Испытание на ударAk | Влияние усталости жизни |
| ZQCrG1 | ≥58 | ≥3 | ≥10000 |
| ZQCrG2 | |||
| ZQCrG3 |
Примечание: 1. падает мяч влияние усталости тест шарик диаметром 100мм, результаты испытаний на стандартной высоте 3,5 м тестера. Другие времена диаметр ударной мяч усталости, по его словам, следующая формула преобразования. Nx = N * 100 / Д. N это количество.
2. Ударная вязкость и воздействие усталости жизнь показатели, как правило, не делают доставки основу.
Качество поверхности
1. Мяч поверхность не позволяют видимых трещин и пор, шлак, усадку, холодное замке, морщинистой кожи и других дефектов литья.
2. Мяч поверхностные дефекты должны отвечать следующим требованиям.
| Номинальный диаметр | Разрешить не более поверхностных дефектов mm | |||||
| Запасная часть на ворота | Песок погружение площадь | Остаточная сторона | Глубина | Однозонная отверстие | Общая площадь | |
| 20—35 | 1.5 | 16 | 1.5 | 1.5 | 12 | 25 |
| 40—60 | 2.0 | 25 | 2.0 | 2.0 | 16 | 35 |
| 70—100 | 2.5 | 36 | 3.0 | 2.5 | 20 | 50 |
Внутренняя качества
Не допускается, что трещины, пористость, очевидное включение шлака, усадки, холодной изоляции, морщинистой кожи и существуют другие дефекты литья на участке, который проходит через центр ворот и сферы.
Метод испытания и правила
1.Тест на удар: резка 10 мм × 10 мм× 55 мм часть через ворота в мяч, как образца.
2.Твердость по Роквеллу от пробоподготовки: поверхность шара имеет испытание после измельчения на платформу, и измельчают толщина 1,5 - 5 мм.
3. Химический состав тест: когда объем плавильной печи более 0,5 тонн, мы должны проверить химический состав печи по печи; когда объем плавильной печи не более 0,5 тонн, мы должны проверить химический состав один раз в смену. После того, как там одна печь неквалифицированным, мы должны попробовать двойную печь для испытания. Если есть еще одно не квалифицирован, эта отрасль шаров является абсолютным.
4. Поверхность испытание на твердость: выборка из другого места каждой партии нагревательной печи, номер ball? 5.Once есть один неквалифицированный, мы должны попробовать двойные шары для теста. Если есть еще мяч не квалифицированы, эта отрасль шаров является абсолютным.
5. Обнаружение внутреннего качества: мы образца 1 по величине литье железа диаметром шлифовального мяч в 100 тонн того же типа чугуна шлифовальные мяч каждого непрерывного производства. После того, как есть один неквалифицированный, мы должны попробовать двойные шары для теста. Если есть еще мяч не квалифицированы, эта отрасль шаров является абсолютным.
