Характеристики и Преимущества
Импеллера состоит из двух закрытых сечений конуса, можно создавать сильную низкую циркуляцию пульпы. Объём всасываемого воздуха большой, низкое энергопотребление.
Каждая камера имеет три функции: всасывание воздуха, всасывание пульпы и флотация, создает самостоятель - ный флотационный контур. Вспомагательные установки не нужны. Установить оборудование горизонтальным расположением, удобно для изменения процесса.
Рациональная циркуляция пульпы, максимальное снижение осаждения крупного песка.
принцип работы
Во время вращения импеллера, пульпа в полости импеллера
крутится вокруг под действием центробежной силы, которая возникается от вращения импеллера. И так в полости импеллера
создается зона разрежения. А внешный воздух самовсасывается
в полость импеллера через воздушный патрубок и центральную
трубку и перемешивается с всасываемыми пульпами, образуются
многие маленькие пузырьки. После стационарного течения через перекрышку равномерно диспергируют в камере, образуют
минерализованные пузырьки. Минерализованные пузырьки
поднимаются до пенного слоя и станут пенным продуктом, разгружаются гребками.

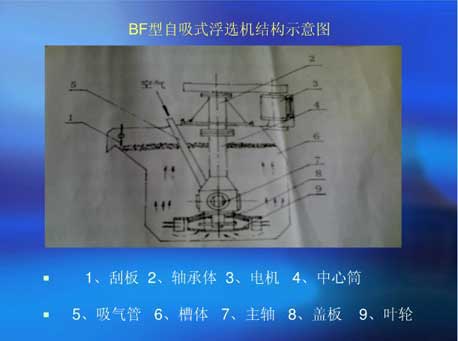

Конструкция оборудования
Флотационная машина серии ВF состоит из импеллера, накладки, главного вала, цилиндра и чана. Целый импеллер устроен на главной балке, и приводит двигателем с помощью ремней. Данная машина состоит из закрытого конуса, что производить нижную циркуляцию. Данная машина имеет аппаратуру автоматического управления, которая может регулировать поверхность жидкости.
Флотационная машина используется для предварительной и тщательной сортировки меди, цинка, свинца, золота и других цыетных, чёрных и нецветных металлов и регенерации полезных ископаемых.
Область применения
Широко применяется для обогащения цветных, черных металлических и неметаллических руд. Подходит для основной и контрольной флотации обогатительных фабрик большого и среднего масштаба.
Технические параметры
Модель
|
Полезный
объём
(м3)
|
Габаритные
размеры камеры
(мм)
|
Диаметр
импеллера
(мм)
|
Скорость
вращения
импеллера
(м/s)
|
Объём
всасывания
воздуха
(м3/м2•мин)
|
Модель
двигателя
|
Мошность
двигателя
(кВт)
|
Производи-тельность
(м3/мин)
|
Вес
камеры
(кг)
|
BF-0.15 |
0.15 |
550X550X600 |
200 |
6 |
0.9-1.05 |
Y112M-6 |
2.2 |
0.06~0.16 |
270 |
BF-0.25 |
0.25 |
650X600X700 |
250 |
Y100L-6 |
1.5 |
0.12~0.28 |
370 |
BF-0.37 |
0.37 |
740X740X750 |
286 |
7.2 |
Y90L-4 |
0.2~0.4 |
470 |
BF-0.65 |
0.65 |
850X950X900 |
300 |
7.35 |
0.9~1.10 |
Y132S-6 |
3 |
0.3~0.7 |
932 |
BF-1.2 |
1.2 |
1050X1150X1100 |
450 |
7.02 |
Y132M2-6
Y132M1-6 |
5.5
4 |
0.6~1.2 |
1370 |
BF-2.0 |
2 |
1400X1450X1120 |
500 |
7.5 |
Y160M-6 |
7.5 |
1.0~2.0 |
1750 |
BF-2.8 |
2.8 |
1650X1650X1150 |
550 |
8.06 |
Y180L-8 |
11 |
1.4~3.0 |
2130 |
BF-4.0 |
4 |
1900X2000X1200 |
650 |
8 |
Y200L-8 |
15 |
2.4 ~4.0 |
2585 |
BF-6.0 |
6 |
2200X2350X1300 |
700 |
7.5 |
Y225S-8 |
18.5 |
3.0~6.0 |
3300 |
BF-8.0 |
8 |
2250X2850X1400 |
760 |
Y225M-8 |
22 |
4.0 ~8.0 |
4130 |
BF-10 |
10 |
2250X2850X1700 |
7.52 |
5.0 ~10 |
4500 |
BF-16 |
16 |
2850X3800X1700 |
850 |
8.7 |
Y280S-8 |
37 |
8.0 ~16 |
8320 |
BF-20 |
20 |
2850X3800X2000 |
Y280M-8 |
45 |
10.0 ~20 |
8670 |
BF-24 |
24 |
3150X4150X2000 |
920 |
Y315S-8 |
55 |
12.0 ~24 |
8970 |
