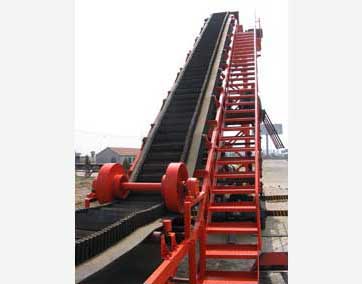

Крутонаклонный ленточный конвейер

Описание:Это Крутонаклонный ленточный конвейер и большим углом наклона для близкого расстояния.

Производительность переработки:13-794 м?/ч

Усовершенствование продукта:Используется транспортная лента с волнистым буртом и телофрагмой, можно распологать по требованию наклонением 0-90°.

Telegram/WeChat: 86 185 0316 1314

консультация

Отправить заявку

Характерстики и преимщества

Крутонаклонный ленточный конвейер

<pИмеет большой угол пропуски, который может достигнуть до 90°, является идеальным оборудованием для транспортировки с высоким углом наклона и для вертикальной транспортировки, экономит занимаемую площадь и инвестиции на оборудования и расход строительства, поэтому можно получить хорошую комплексную экономическую выгоду.

Структура простая. Основные агрегаты взаимозаменяемые с универсальными ленточными конвейерами, удобно для эксплуатации и обслуживания.

Надежная работа: не имеет явления застревания цепи, при подъёме цепи, порыва цепи как скребковый конвейер,и также не имеет явления буксования и падения ковша как ковшовый элеватор.

Работа стабильная и уровень шума низкий. Благодаря несуществующему сопротивлению взрытия и внутривнешнему сопротивлению трения при разгрузке, и так энергетический затрат низкий.

В конечной и начальной частях вертикального конвейера крутонаклонного ленточного можно установить часть для горизонтальной транспортировки с любой длиной, чтобы удобно соединить с другим оборудованием.

Принцип работы

Крутонаклонный ленточный конвейер

Сокращённое название –«машина с волнистым бортам»или «Крутонаклонный ленточный конвейер», имеет такие преимущества как простая структура, надёжная работа и удобный ремонт, и имеет такие особенности как крутонаклонное транспортирование, компактная конструкция, маленькая занимаемая площадь, и поэтому является идеальным оборудованием для транспортировки с высоким углом наклона (даже для вертикальной транспортировки).

Данное оборудование широко применяется в отраслях как угольная, металлургическая, строительная,пищевая, химическая электроэнергетическая промышленность, а также применяется для подземных горных работ, открытых горных работ, больших саморазгружающихся судов и т. д.

Технические параметры

Транспортная способность Qv под скоростью движения ленты 1м/с в различных параметрах

Ширина ленты (мм)		500			650			800			1000
Высота бурта (мм)		80	120	160	80	120	160	120	160	200	160	200	240
Наклонение β	30。	2.0	2.0	2.0	1.6	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5
	30。	100	120	120	100	140	160	140	180	200	180	250	280
	40。	2.0	2.0	2.0	1.6	2.0	2.0	2.0	2.0	2.0	2.0	2.0	2.5
	40。	100	120	120	100	140	160	140	180	200	180	250	280
	50。	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	2.0
	50。	80	120	140	80	120	140	120	140	180	140	180	220
	60。	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6
	60。	80	120	140	80	120	140	120	140	180	140	180	220
	70。	1.25	1.25	1.25	1.25	1.25	1.25	1.6	1.6	1.6	1.6	1.6	1.6
	70。	50	60	100	50	60	100	120	100	140	100	140	180
	90。	1.0	1.0	1.0	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25
	90。	50	60	80	50	60	80	60	80	100	80	100	140
Ширина ленты (мм)		1200				1400				1600
Высота бурта (мм)		160	200	240	300	200	240	300	400	200	240	300	400
Наклонение β	30。	2.5	3.15	3.15	3.15	3.15	3.15	3.15	3.15	3.15	3.15	3.15	3.15
	30。	160	250	280	310	250	280	350	350	250	280	350	350
	40。	2.5	2.5	3.15	3.15	2.5	3.15	3.15	3.15	2.5	3.15	3.15	3.15
	40。	200	250	280	310	250	280	350	350	250	280	350	350
	50。	1.6	2.0	2.5	2.5	2.0	2.5	2.5	2.5	2.0	2.5	2.5	2.5
	50。	140	180	220	280	180	220	280	320	180	220	280	320
	60。	1.6	1.6	1.6	2.0	1.6	1.6	2.0	2.0	1.6	1.6	2.0	2.0
	60。	140	180	220	280	180	220	280	320	180	220	280	320
	70。	1.6	1.6	1.6	2.0	1.6	1.6	2.0	2.0	1.6	1.6	2.0	2.0
	70。	100	140	180	200	140	180	200	250	140	180	200	250
	90。	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25
	90。	80	100	140	160	100	140	160	200	100	140	160	200
