Сгуститель с периферической цепной трансмиссией

Характеристики и преимущества

Традиционное оборудование имеет простую конструкцию и низкие расходные материалы .

Конструкция оборудования

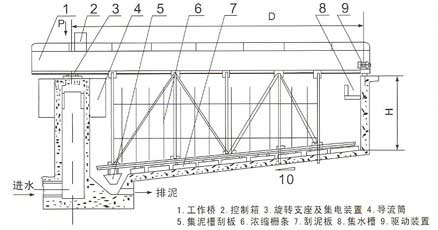

Сгуститель с периферической цепной трансмиссией состоит из скребков, бака, цетральной опоры, токосбъёмного устройства, приводного устройства.

Принцип работы

Сгуститель в основном состоит из двух основных частей, в том числе цилиндрическая емкость и механизм скреб- ков, взвешенные твёрдые частицы под действием сил тяжести осаждаются в чане сгущения, осветленная вода находится на верхней части, и так осуществляется разделение пульпы на твердую и жидкую фазу. Под действием скребка рудные шламы, которые оседают на днище сгустителя, сдвигаются гребками к центру и разгружаются через отверстия в днище, а осветленная вода переливается через порог в кольцевой жёлоб и удаляется самотё- ком.

Технические параметры

Сгуститель с периферической цепной трансмиссией

Модель	Диаметр чана сгущенаия (мм)	Глубина центра чана сгущения (мм)	Производительность (т/сут)	Площадь осаждения (м²)	Модель электродвигателя	Мощность электродвигателя (кВт)	Вес (кг)
NG-15	15000	3612	88～390	177	Y132(M2)-6	5.5	11702
NG-18	18000	3500	127~560	255	Y132(M2)-6	5.5	9718
NG-24	24000	3400	226~1000	452	Y160M-6	7.5	24000
NG-30	30000	3940	353~1570	707	Y160M-6	7.5	31000
NG-45	45000	5060	790~2400	1590	Y160L-6	11	50640
NG-53	53000	5070	1000~3400	2202	Y160L-6	11	60910
