Синьхайское минеральное оборудование разработало и приняло участие в строительстве Шаньдунского проекта по обогащению циркониево-титановой руды (фаза I) мощностью 1 миллион тонн в год, официально введенного в эксплуатацию. Обогатительная фабрика использует инновационные и индивидуальные технические решения компании Синьхай и точно извлекает 15 видов полезных минералов! Проект преодолевает ограничения старых отечественных методов обогащения и строит первый крупномасштабный автоматизированный завод по обогащению цирконий-титана с нулевым уровнем выбросов в Китае, что значительно повышает коэффициент извлечения минералов и комплексную выгоду завода, и действительно реализует повышение качества за счет технологий и развитие за счет инноваций!

(Аэрофотоснимок завода по переработке циркониево-титановой руды)

Общие сведения о проекте цирконий-титанового рудника мощностью 1 миллион тонн в год

Шаньдун 1 млн. тонн в год проект обогащения цирконий-титановой руды сырьевой руды в основном импортируется из Африки, Мадагаскара, Юго-Восточной Азии, США, Украины, Австралии, Бразилии и других регионов, сырьевой минеральный состав является сложным. Отечественные обогатительные фабрики для импортных циркониевых и титановых руд используют относительно простые процессы, извлекают только титан и цирконий, с серьезными потерями металлических минералов. Качество концентрата ограничено, что является большой потерей сырой руды, ввозимой за большие деньги. Промежуточные продукты, произведенные на обогатительной фабрике, валяются на земле неподалеку, и состояние фабрики можно охарактеризовать как «грязное, грязное и бедное». Заказчик надеется, что компания Синьхай поможет ему достичь двух целей: первая - комплексное извлечение всех видов извлекаемых минералов, чтобы не допустить сброса хвостов. Вторая - усовершенствовать процесс переработки каждого перерабатываемого продукта и повысить добавленную стоимость каждого продукта настолько, насколько это возможно.

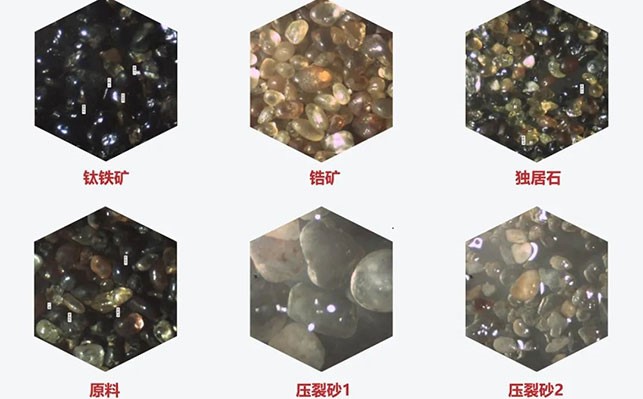

(Продукция для комплексного восстановления)

钛铁矿 хромит

锆矿石 цирконовая руда

独居石 монацит

原料  сырая руда

压裂砂 Песок для гидроразрыва пласта

Проект по переработке циркониево-титановой руды в объеме 1 млн тонн в год

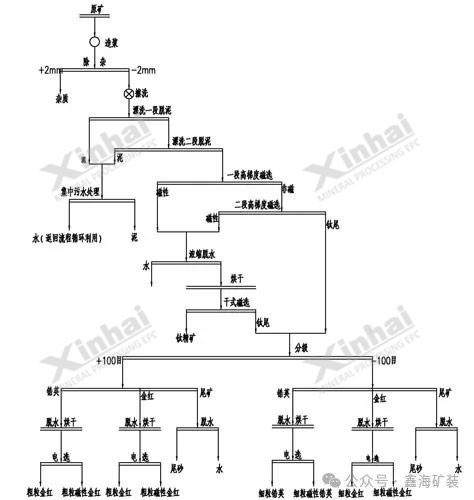

Синьхай придает большое значение этому проекту циркониевой и титановой руды, только исследовательское и проектное звено, направил более 30 профессиональных и технических сотрудников, повторил и инновационный дизайн процесса, после многих полевых инспекций проекта окружающей среды и исследований и многих раундов модификации программы, с учетом потребностей экономии затрат, охраны окружающей среды, безопасности, автоматизации и так далее. Наконец, был определен инновационный технологический процесс проекта по добыче циркониево-титановой руды в Шаньдуне в объеме 1 млн. тонн в год: очистка и обесшламливание сырой руды - мокрая магнитная сепарация титановой руды - классификация магнитных хвостов - гравитационная сепарация частиц - электроотжим - технологический план очистки сточных вод. Эта схема использует различия в магнетизме, удельном весе, размере частиц и электропроводности между минералами для точного извлечения 15 видов полезных минералов, реализуя тонкое и комплексное извлечение всех ценных минералов, и в то же время, создавая современную обогатительную фабрику циркония и титана с уникальными преимуществами.

Основные моменты проекта цирконий-титанового рудника объемом 1 миллион тонн в год

Основные моменты 1. 100-процентная комплексная переработка сырья

Синьхайский научно-исследовательский институт горного дела впервые провел профессиональные испытания на обогатимость цирконовой и титановой руды и выдал «Отчет об испытаниях на селективность руды» для цирконовой и титановой руды. Размер частиц вкрапленных минералов от крупного до мелкого: циркон, ильменит, рутил, монацит. С учетом рекомендованного научно-исследовательским институтом потока испытаний и полевых условий проекта, Синьхайский горный проектный институт проводит следующие исследования и разработки по инновациям в области процессов, чтобы достичь комплексного извлечения полезных минералов и максимизировать коэффициент извлечения.

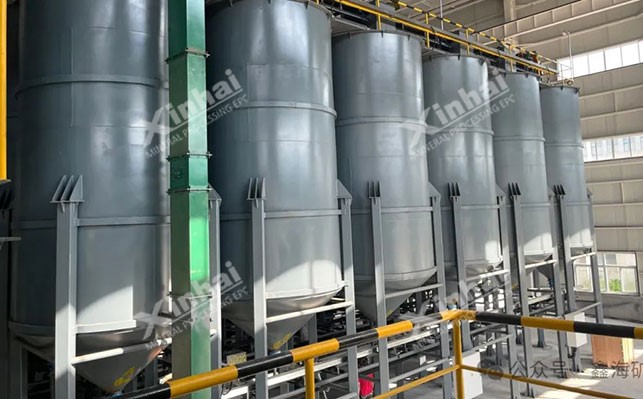

(Силос для производства титанового концентрата)

1. Увеличить процесс скрабирования и обесшламливания перед мокрой магнитной сепарацией:

Сырая руда циркона и титановой руды содержит 0,3% шлама, который влияет как на мокрую магнитную сепарацию, так и на последующее повторное обогащение, и шлам также будет распространяться по всему шламу, влияя на эффект очистки сточных вод. Инновационный процесс Синьхай добавляет процесс скрабирования и обесшламливания после корректировки шлама для удаления грязи и других примесей на поверхности частиц руды, обеспечивая более чистое сырье для последующих операций мокрой магнитной сепарации и гравитационного разделения, а также дальнейшее улучшение качества титановой руды, цирконового песка, рутила и других ценных продуктов. В то же время, после скрабирования и обесшламливания значительно сокращается объем утилизации шлама, что снижает нагрузку на последующие работы по очистке сточных вод.

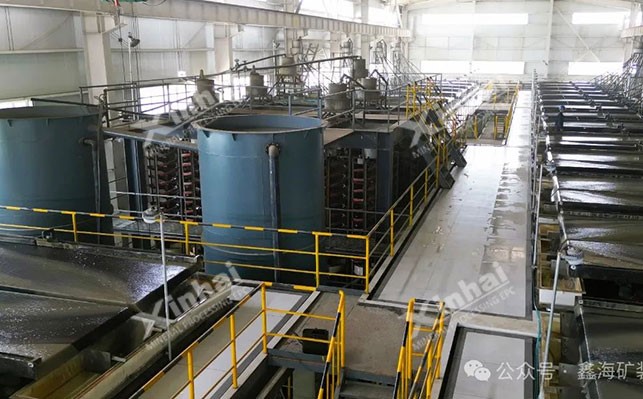

(Мастерская по очистке и дешламации)

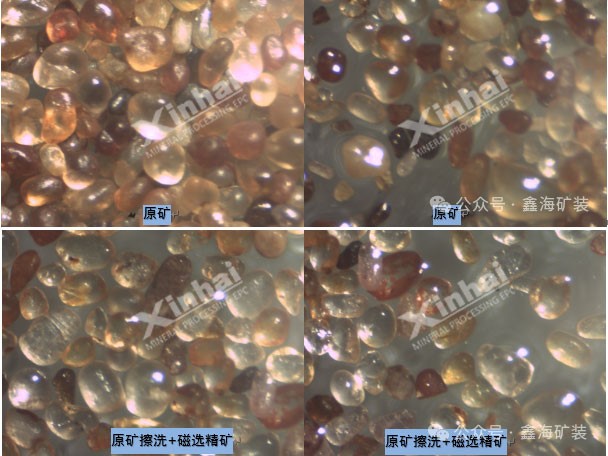

(Диаграмма состояния минералов под микроскопом до и после скрабирования)

原矿：сырая руда

原矿擦洗+磁选精选：скрабирование сырой руды + магнитная сепарация

2. Увеличение сортировки перед гравитационной сортировкой, узкая гравитационная сортировка: для гравитационной сортировки с использованием спирального желоба и  концентрационного стола, чем более узкий диапазон сортируемых зерен, тем лучше эффект гравитационной сортировки. В этой конструкции операция сортировки добавляется перед гравитационной сортировкой, чтобы усилить эффект гравитационной сортировки.

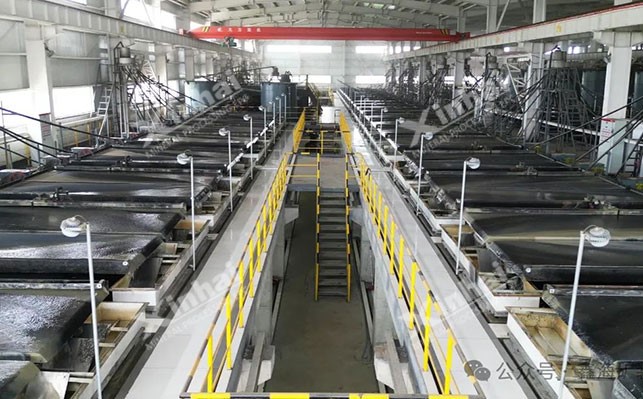

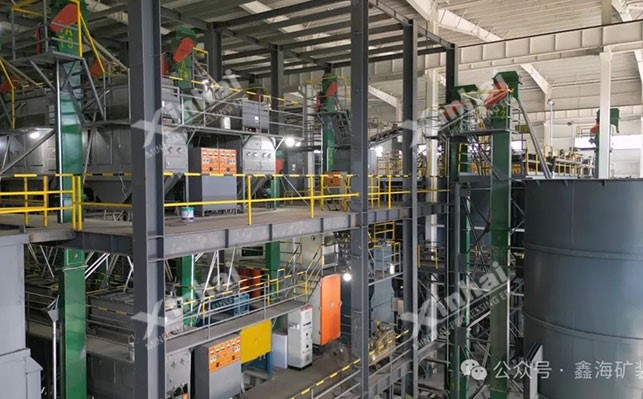

(Спиральный желоб-концентрационный стол гравитационная сепарационная установка)

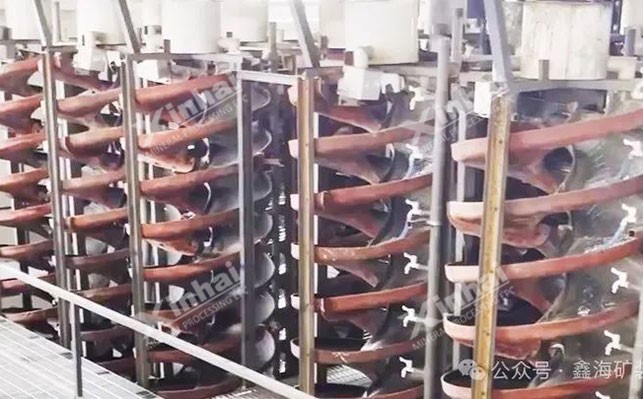

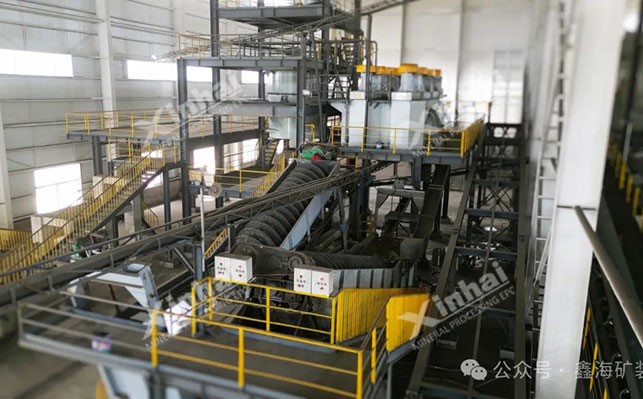

(Операция сортировки по спиральному желобу)

3. Повторная сортировка промежуточных продуктов: Синьхай инновационно разрабатывает процесс с полным учетом повторного отбора промежуточных продуктов, и промежуточные продукты, образующиеся на стадии электроосаждения циркона и рутила, многократно сортируются, а степень извлечения продуктов и содержание концентратов максимально улучшаются благодаря разработке процесса и расположению оборудования.

Основные моменты 2. Автоматизированный производственный процесс

Синьхай разработала систему автоматизации обогащения руды для Шаньдунского проекта по переработке циркониево-титановой руды объемом в 1 млн. тонн в год. С одной стороны, компания Синьхай разработала и внедрила в проект автоматическую систему дозирования, автоматическую систему распределения материалов и автоматическую систему погрузки, что значительно снижает трудоемкость работ и операционные ошибки, а также эффективно повышает производительность и коэффициент использования ресурсов обогатительной фабрики.

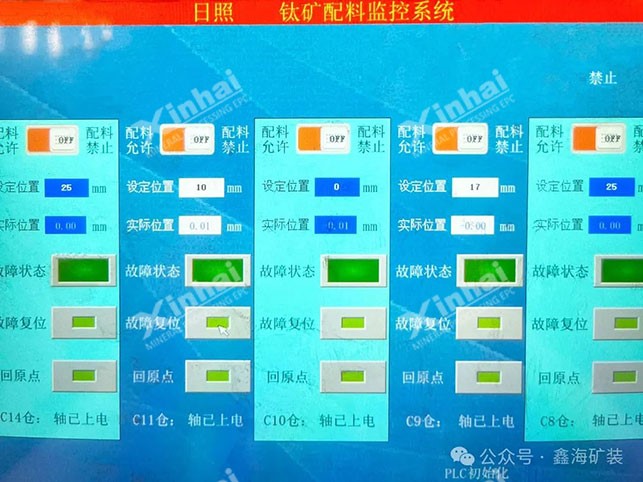

(Система контроля дозировки титановой руды)

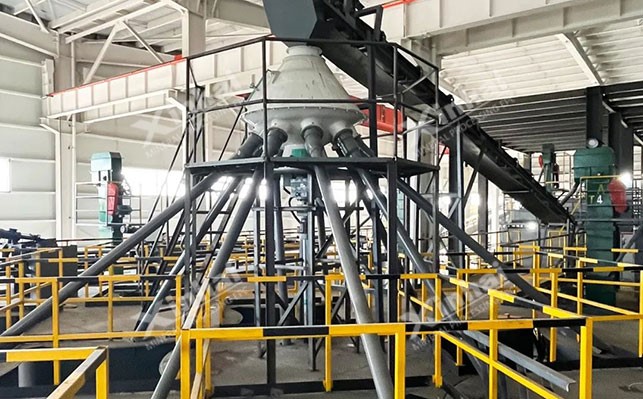

(Автоматическая система деления от одного до девяти)

С другой стороны, учитывая специфику и сложность процесса обогащения циркониево-титановой руды, компания Синьхай запланировала и разработала централизованные диспетчерские пункты на уровне цеха и завода соответственно, чтобы контролировать, анализировать и управлять данными всего производственного процесса в режиме реального времени. В целях повышения уровня автоматизации производства и интеллектуального уровня обогатительной фабрики, а также создания интеллектуальной зеленой обогатительной фабрики.

Основные моменты 3. Интенсивное строительство завода

При планировании завода по переработке циркониевой и титановой руды, спроектированного и построенного Синьхай, используется интенсивный дизайн, а все компоненты завода, за исключением фундамента, производятся на заводах и собираются на месте после транспортировки на площадку. Современный завод из новых стальных конструкций быстро строится, занимает меньше земли, экономит инвестиции и имеет красивую модель.

(Трехмерная мастерская)

Внутри завода также принята интенсивная схема проектирования для установки оборудования магнитной сепарации и гравитационной сепарации. На этапе магнитной сепарации самотечный поток пульпы реализуется за счет конструкции двухслойного перепада высот. На этапе гравитационной сепарации вместо традиционной практики «строительства концентрационных столов на земле и рытья котлованов под землей» концентрационные столы расположены в несколько слоев для экономии земельной площади.

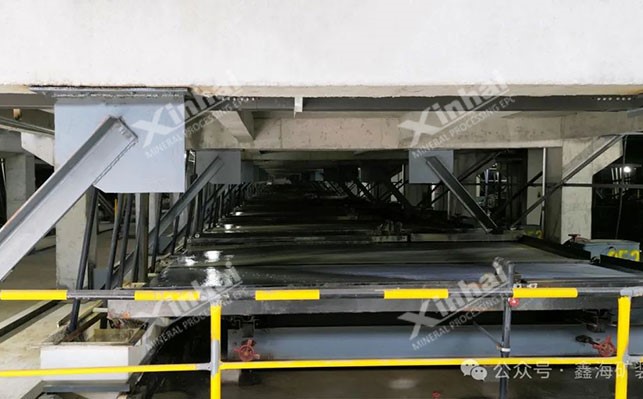

(Верхний концентрационный стол в гравитационной сепарационной установке)

(Верхний концентрационный стол в гравитационной сепарационной установке)

Основные моменты 4.Высокостандартный экологический дизайн

1. Очистка подземных вод: компания Синьхай разработала централизованную систему очистки сточных вод для Шаньдунского завода по переработке циркониево-титановой руды, вся вода, используемая в производственном процессе завода, перерабатывается в резервуар водоснабжения, а вся вода возвращается в производственный процесс для повторного использования, что позволяет достичь нулевого сброса. Бассейн водоснабжения перерабатывающего завода спроектирован как подземный бассейн, что позволяет снизить испарение и уменьшить количество пополнения воды на перерабатывающем заводе. Общий объем потребления воды на первом этапе проекта составляет 2055 м³/ч, а общий объем оборотной воды - 2050 м³/ч, при этом коэффициент использования оборотной воды достигает 99,75%.

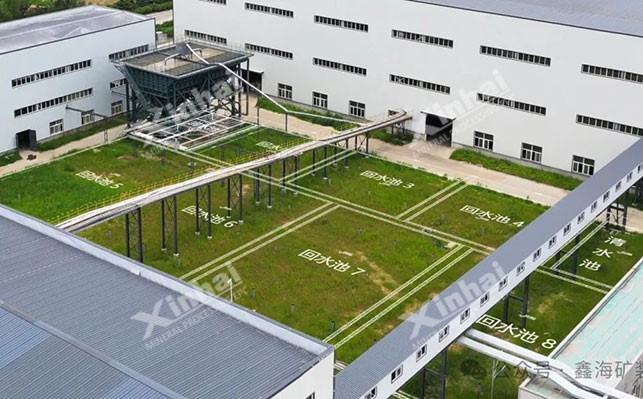

(система очистки воды)

2.Материал не падает на землю: Синьхай инновационно выдвигает проектную схему «материал не падает на землю», которая изменяет экологический статус-кво «грязный, беспорядочный и бедный» на предыдущем заводе по переработке минералов. Все минеральное сырье и промежуточные продукты помещаются в бункер-накопитель, что позволяет максимально отказаться от использования вилочных погрузчиков и автопогрузчиков. Промежуточные продукты транспортируются к следующему процессу ленточным конвейером. За исключением конечного продукта на складе готовой продукции необходимо использовать вилочный погрузчик, в других местах погрузчики не используются, весь завод достигает непрерывного автоматизированного производства.

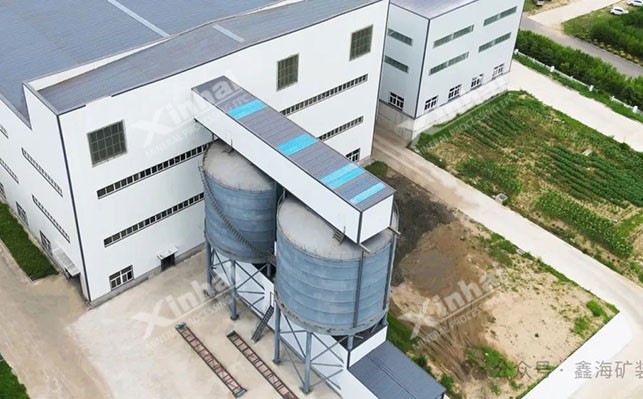

(Силосы для хранения материалов на земле)

3. Удаление пыли и снижение уровня шума: компания Xinhai разработала проект удаления пыли и снижения уровня шума, установила на оборудование такие современные устройства, как пылесборник, пылепоглощающий кожух, глушитель, амортизирующая прокладка, звукоизоляционный кожух и т. д., чтобы обеспечить соответствие цеха стандартам охраны окружающей среды по низкому уровню пыли и шума. В то же время между заводом и дорогой высажены зеленые насаждения для создания звукоизоляционного барьера.

Основные моменты 5.Отчетность с помощью 3D-проектирования

Синьхайский институт горного проектирования обеспечивает инновационный 3D-дизайн для этого проекта, что позволяет клиенту заранее увидеть реальный эффект завода после завершения работ и облегчает клиенту понимание общего планирования проекта. В то же время Синьхайский институт горного оборудования также использует 3D-проектирование для создания диаграммы эффекта для клиента, чтобы помочь проекту пройти утверждение.

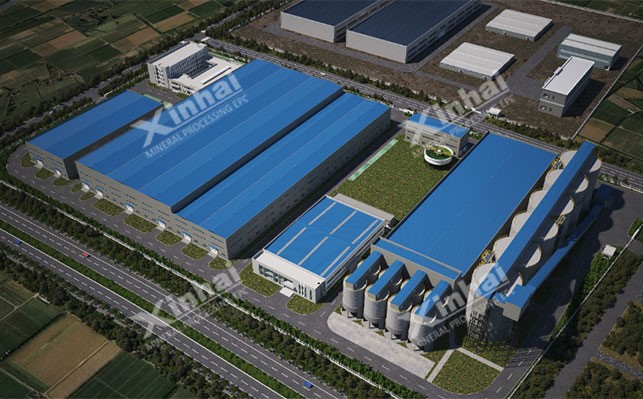

(3D-рендеринг перерабатывающего завода)

Синьхайский проект по переработке циркониево-титановой руды в Шаньдуне мощностью 1 миллион тонн в год в 2023 году был успешно запущен в производство и работает без сбоев. Инновационная технология позволяет извлекать все полезные ископаемые и не допускает выброса хвостов. Это идеально отвечает требованиям заказчика и меняет статус-кво импортных заводов по обогащению цирконовой и титановой руды в Китае. Новаторская схема комплексного извлечения цирконовой и титановой руды, разработанная компанией Синьхай, получила широкое признание в отрасли, и к концу 2023 года компания Синьхай последовательно реализовала пять проектов по переработке цирконовой и титановой руды в Гуанси, Хайнане, Гуандуне и Цзянсу.
